設備防護快速門

設備防護快速門—集快速、節能、密封、高效、抗風、環保于一身的新型金屬工業門，擁有很高的可靠性和實用性，其運行速度是工業滑升門的6倍以上，憑借極高的工作效率，更高的安全性，硬質快速門正在逐漸替代工業滑升門。

設備防護快速門門板采用雙層拉伸鋁板一次性復合制成，表面為壓制條紋，中間斷橋連接并且聚氨酯發泡填充，可以達到非常好的保溫效果。門板以無接觸式的卷起技術，安全地卷入螺旋軌道中。

詳情介紹

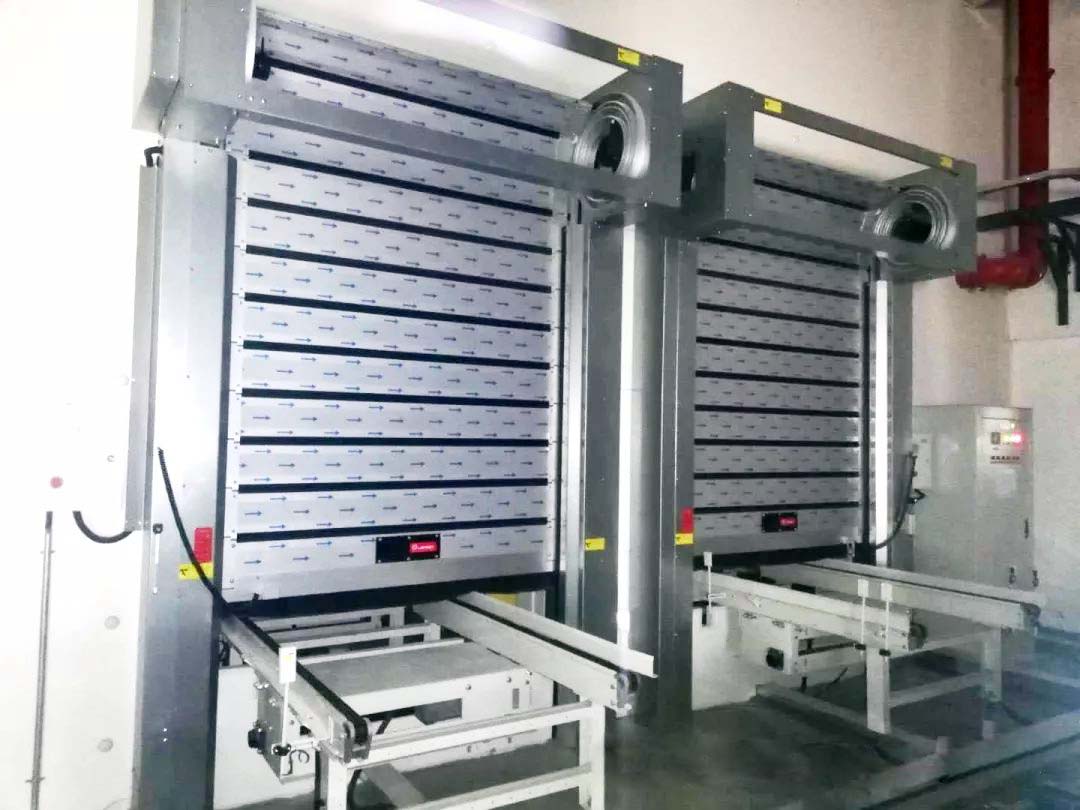

設備防護快速門——更好的防護制造業生產線區域的生產安全，在制造業不同工序和設備之間，作為自動防護門進行分割，起到阻擋弧光、焊渣、鐵屑等。

設備防護快速門與設備進行互鎖聯動使用，會更加便捷安全，門在設備停止工作時開啟，設備則在門關閉后才能啟動，保護施工現場環境的穩定和操作人員安全。

產品特點




產品技術




產品參數

適用溫度		-35℃~+40℃
尺寸	寬度范圍	HSD4322：1400mm~6000mm；HSD8022：3000mm~8200mm
尺寸	高度范圍	HSD4322：1800mm~6100mm；HSD8022：2300mm~9000mm
性能	保溫性	K≤0.5W（m2·K），達國標3級
	氣密性	0.62m3/（m2·h），達國標8級
	水密性	△p≥700pa，達國標6級
	抗風性	達國標3級（0.5kp風壓下相對撓度＜L/180）
速度	開啟	開啟速度 0.8m/s ~2m/s（與門大小有關），可調
速度	關閉	關閉速度 0.6m/s ，可調。

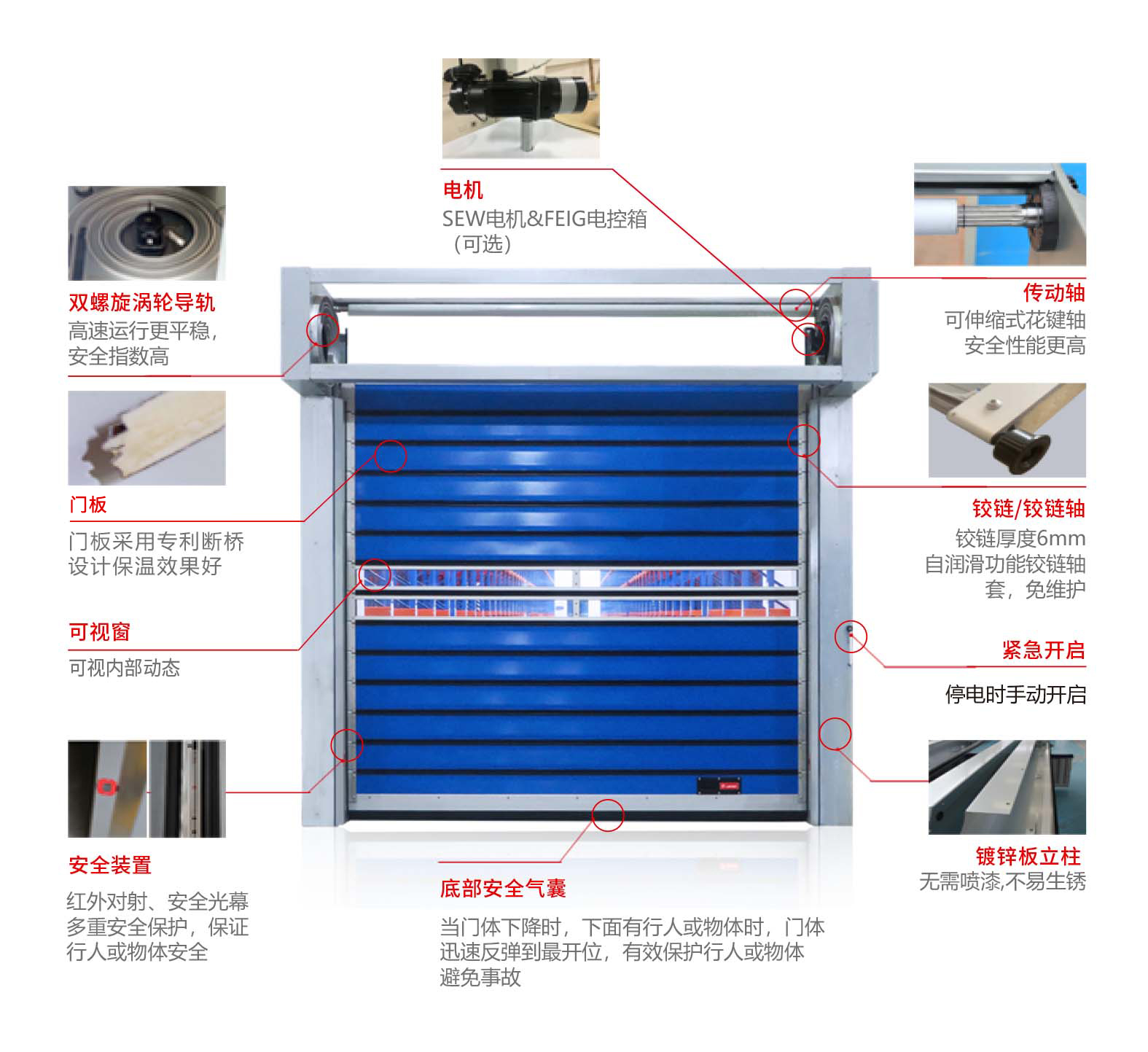

機械結構

提升方式		渦輪提升；橢圓提升

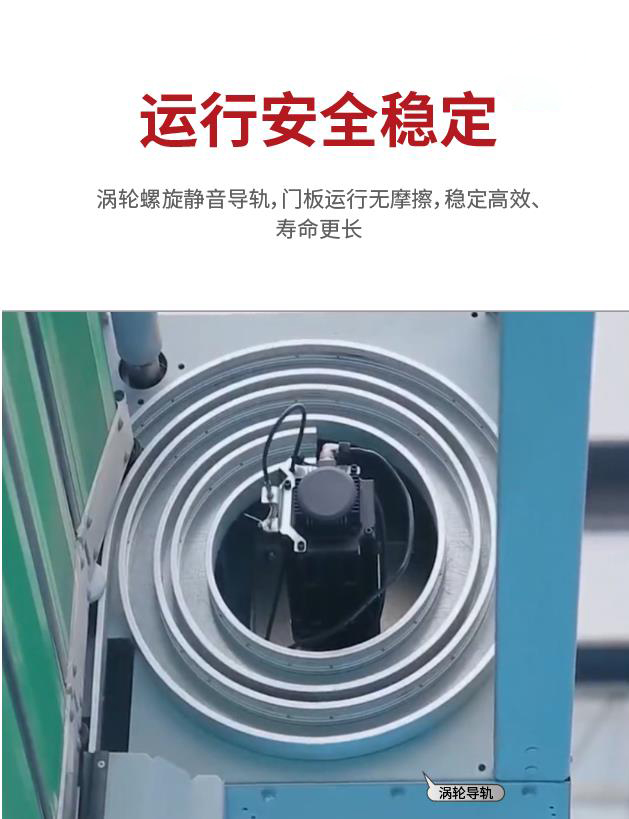

導軌結構	渦輪	雙螺旋渦輪導軌
導軌結構	橢圓	雙螺旋渦輪導軌
導向結構	鉸鏈軸	表面經 QPQ 處理，可增強軸的自我潤滑性能及增加軸的抗腐蝕度；其抗腐蝕度是鍍鋅軸的 3-5 倍
導向結構	軸套	采用PEEK(聚醚醚銅)材質，（價格論克計算）在零上200度至零下60度的溫度范圍內不產生分子變化。抗磨度是銅的10倍有自潤滑功能，主要應用在醫療行業。

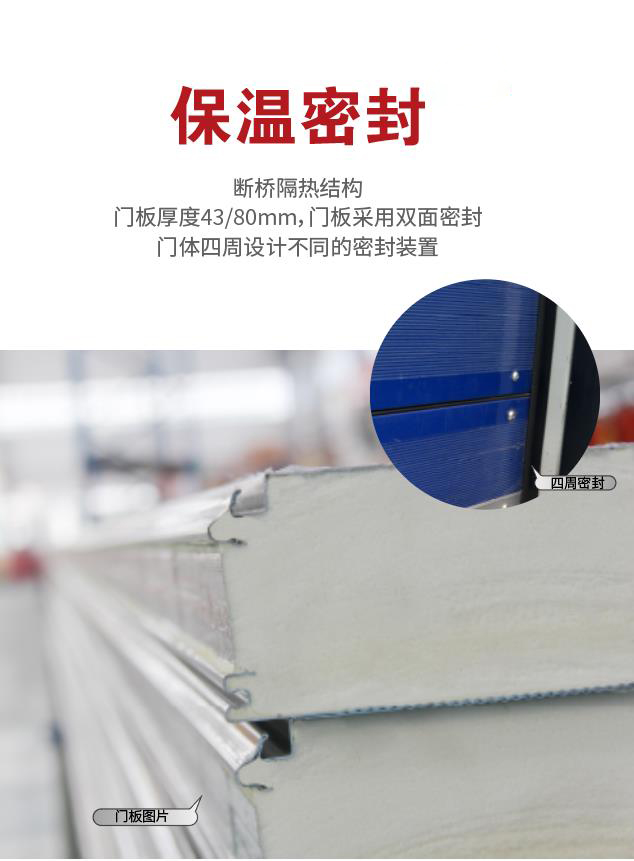

門體	門板材質	表面經過噴涂處理，內部填充聚氨酯（不含CFC）工業保溫材料，采用國際先進的斷橋隔熱處理方案，達到國內7級節能門窗標準，不會破壞臭氧層。
	門板規格	開啟寬度（長）220mm（寬）43mm/80mm（厚）
	門板顏色	白色、銀色、灰色、鋁合金原色
視窗	材質	鋁合金框架帶雙層聚碳酸酯板，雙層結構設計
視窗	通排	開啟寬度（長）220mm（寬）2mm 聚碳酸酯
軌道	材質	鍍鋅板
橫梁	材質	鍍鋅板
承重軸承		采用自動調芯，雙滾針軸承，此軸承的抗壓能力是普通軸承的 3 倍，且在日常應用過程中建筑結構 發生劣性變形時不影響門體的正常運行，軸承有自我調節功能，可快速響應偏芯傳動而不會產生異響。

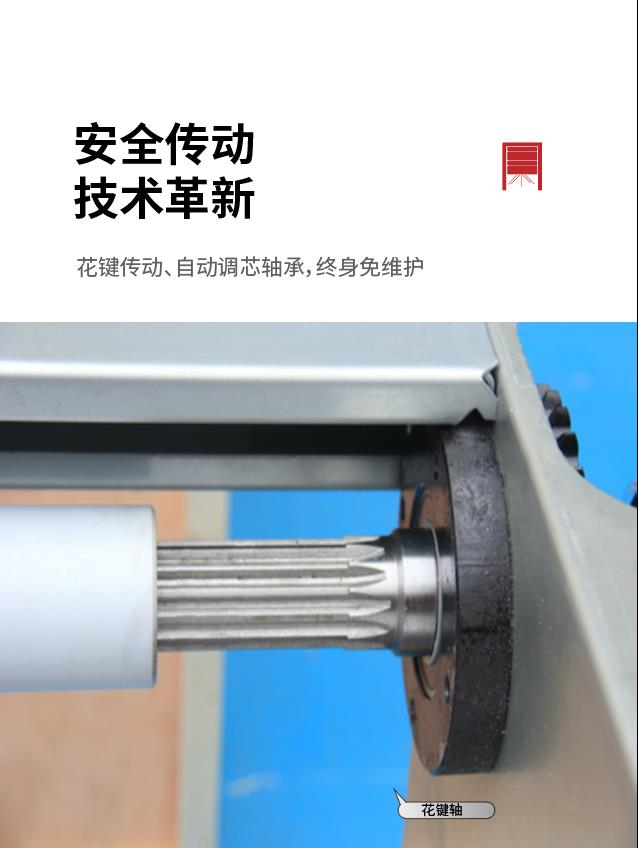

傳動軸		傳動軸采用可伸縮式花鍵傳動軸，此方案多應用于汽車傳動動力，終身免維護，可有效的降低噪音并適用于因溫度變化造成的金屬分子變化而產生尺寸偏差。

控制系統

電源要求	220V/380V

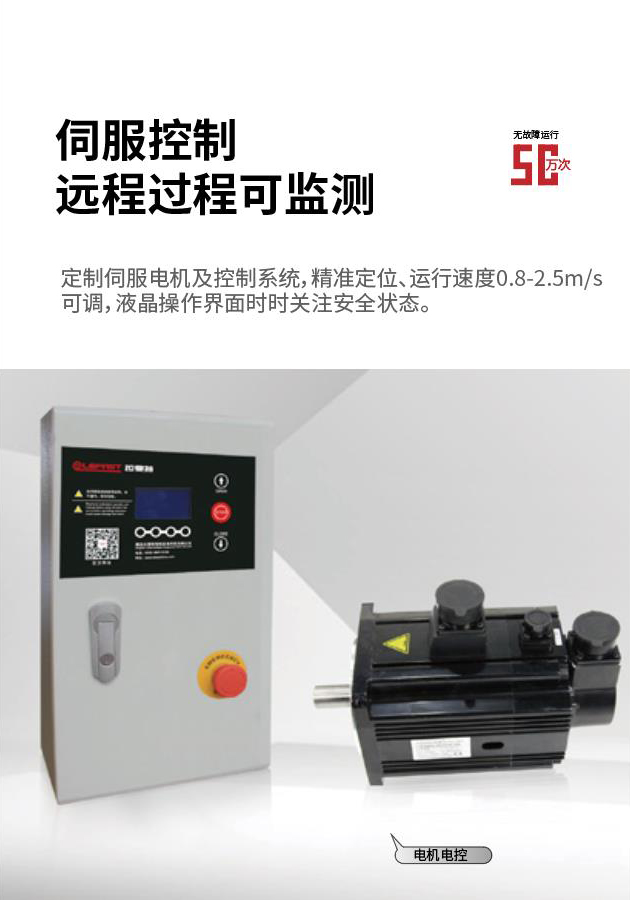

電機	拉斐特定制電機/SEW 電機減速機
電控箱	拉斐特定制總控制箱/FEIG 電控箱
緊急開啟	停電時，電控系統可隨時打開電機剎車，可借助平衡系統將門體托起，可有效的解決因停電或故障而引起的門體不能開啟。

安全防護

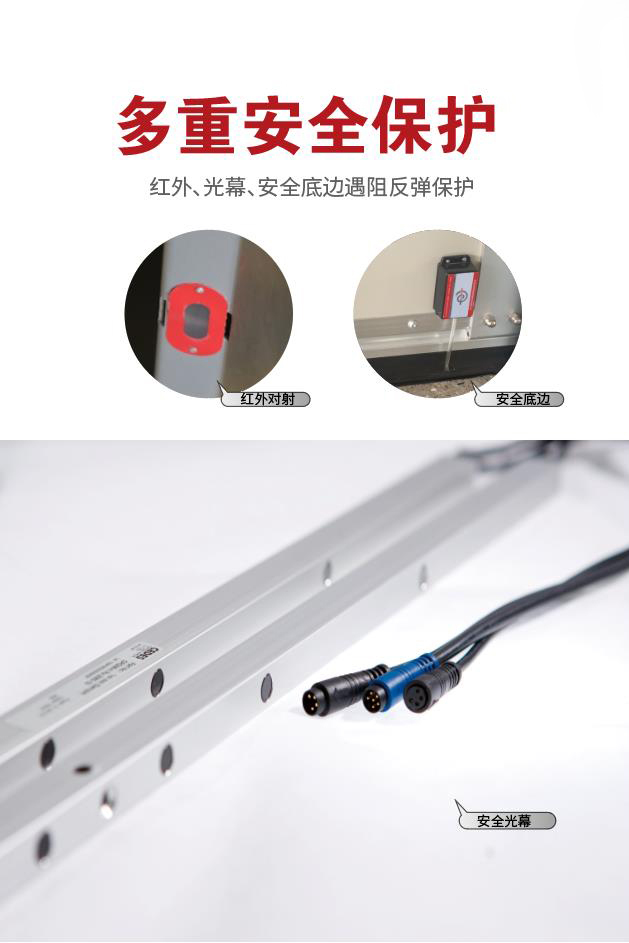

紅外對射/安全光幕	當快速門下方有障礙物時，門體保持開啟狀態；當門體下降時有物體通過，門體會開啟到開啟位置，待下方無障礙物時再延時下降；
底部安全氣囊	當門體運行中、物體處在紅外線安全保護的盲區時，門體遇到下方障礙物可以迅速反彈在最開位，有效的保護下方物體或行人避免事故。

紅外對射/安全光幕

當快速門下方有障礙物時，門體保持開啟狀態；
當門體下降時有物體通過，門體會開啟到開啟位置，待下方無障礙物時再延時下降；

底部安全氣囊

當門體運行中、物體處在紅外線安全保護的盲區時，門體遇到下方障礙物可以迅速反彈在最開位，

有效的保護下方物體或行人避免事故。

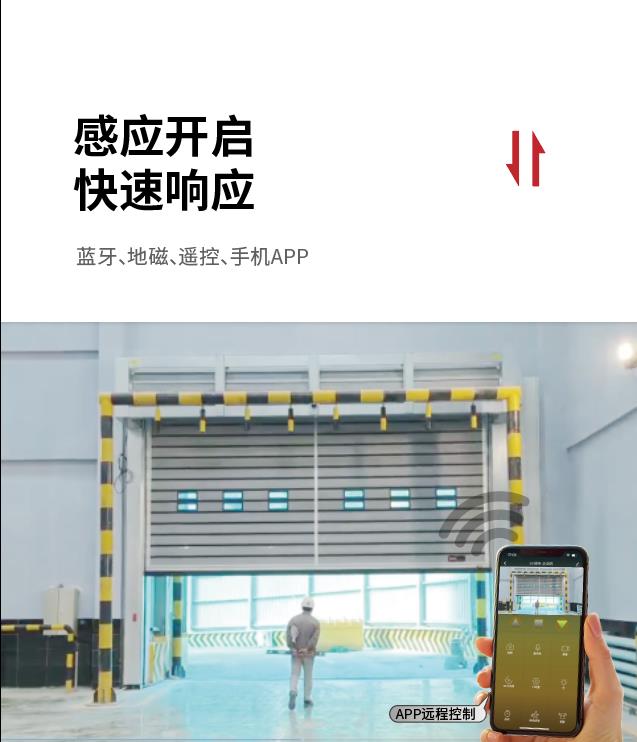

開啟方式（選裝）
雷達感應、地磁感應、遙控感應、藍牙射頻、拉繩開關、互鎖
